2026-05-08 来源：鑫海矿业 (2次浏览)
近年来，全球锂资源开发持续升温，硬质锂矿的战略地位日益凸显。津巴布韦等主要锂生产国正加速推进矿产深加工政策，原矿及精矿出口管制趋严，倒逼产业链向冶炼端延伸；同期，我国在新一轮找矿突破战略行动中取得重大进展，锂矿储量全球占比提升至16.5%，排名跃升至第二位，锂辉石型、锂云母型资源新增储量均超千万吨。随着锂被列为战略性矿产独立矿种，系统掌握不同类型锂矿石的选矿工艺差异，对资源高效开发具有重要现实意义。
花岗伟晶岩型锂矿床中，锂辉石与锂云母为两种主要工业矿物，二者矿物学特性差异显著。

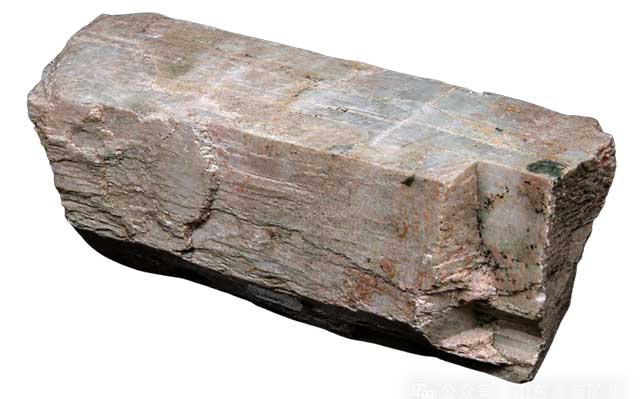

锂辉石属单斜辉石族链状结构铝硅酸盐（LiAl(Si₂O₆)），常呈柱状晶体嵌布于伟晶岩中，嵌布粒度相对较粗；

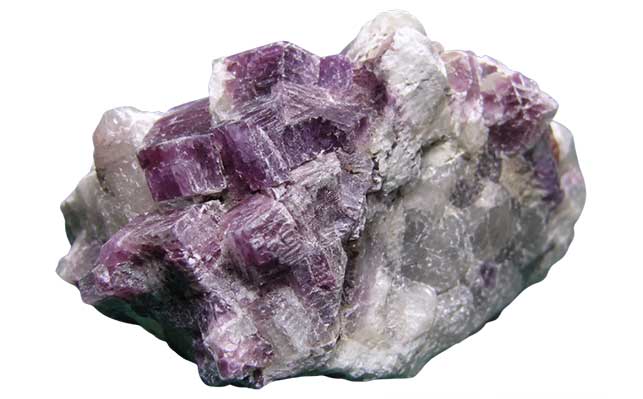

锂云母则为云母族层状结构钾锂铝硅酸盐，常呈鳞片状与长石、石英共生，伴生铷、铯等稀碱金属，且常与锂辉石共生于同一矿床的不同区段。
矿物晶体结构的本质差异，决定了二者破碎、磨矿及选别工艺的分化路径。

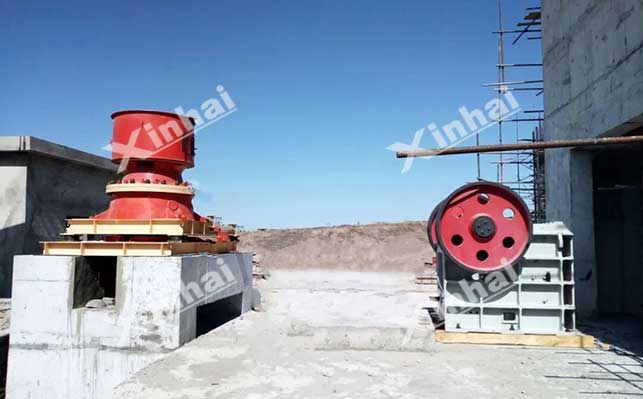

锂辉石破碎原矿开采后粒度通常为300–500mm，通常采用两段闭路破碎或三段破碎工艺，具体段数根据矿山处理规模确定。将破碎粒度控制在15mm以下。破碎流程一般选用颚式破碎机进行粗碎，圆锥破碎机进行中细碎，通过振动筛形成闭路循环，确保破碎粒度均匀，为磨矿环节提供合格给料。
锂云母破碎针对云母类矿物层状结构特性，破碎流程需兼顾解离与过粉碎控制。一般采用两段破碎，粗碎后通过筛分作业预先抛除部分脉石，中细碎产品粒度控制在10-20mm，减少后续磨矿能耗。

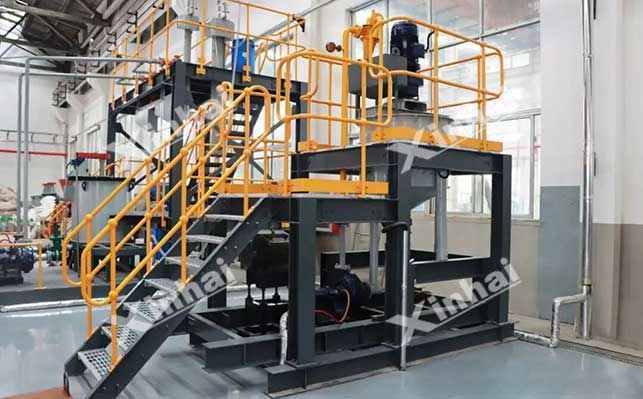

对于锂云母及含粗粒锂辉石的矿石，可在磨矿前采用重介质分选进行预选抛尾。利用锂矿物与脉石矿物（石英、长石等）的比重差异（锂云母比重2.8-3.3，石英比重2.65），通过重介质旋流器进行分离，提前丢弃部分低密度脉石，减少后续入磨量，降低磨矿能耗和药剂消耗，提高全流程处理效率。

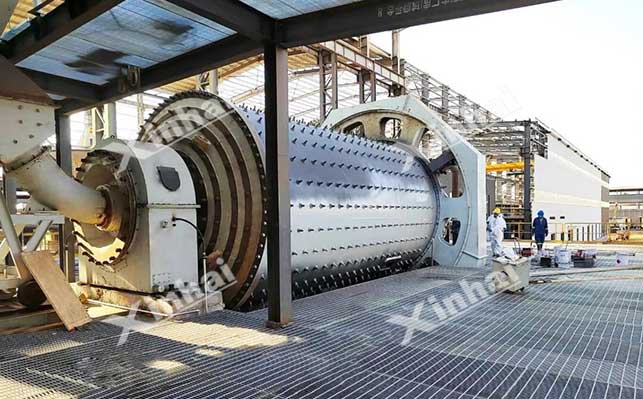

锂辉石磨矿采用阶段磨矿流程。破碎后物料经湿式球磨机细磨，磨矿细度控制在-200目占60%-80%，矿浆浓度保持在35%-45%，通过高浓度强烈搅拌和多次洗矿脱泥，实现锂矿物与脉石的单体解离，为浮选创造理想条件。
锂云母磨矿需控制泥化。因云母片层结构特性，磨矿易形成次生矿泥影响分选，故采用棒磨机或球磨机配合水力旋流器分级，磨矿细度通常为-200目占50%-70%，粗粒级返回再磨，在确保入选粒度均匀性的同时，最大限度抑制过粉碎。

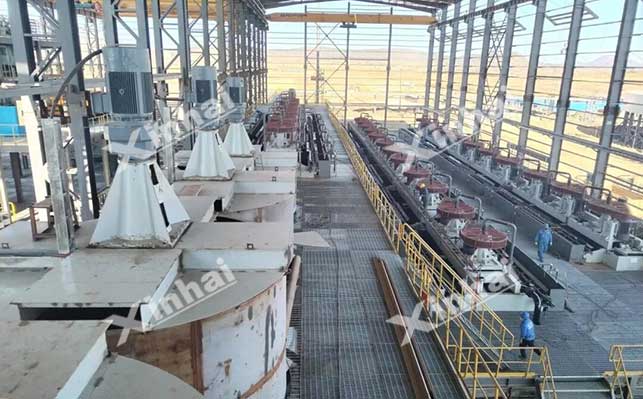

锂辉石浮选分为正浮选与反浮选。正浮选采用氢氧化钠或碳酸钠在强碱性条件（pH 8-10）下调浆，使用脂肪酸类捕收剂（油酸、环烷酸皂、氧化石蜡皂）配合氯化镁活化剂直接浮选锂辉石，碱性条件下生成的硅酸钠可有效抑制石英、长石等脉石矿物。反浮选则以石灰为调整剂，用糊精、淀粉抑制锂辉石，采用阳离子捕收剂优先浮出脉石，槽内尾矿即为锂精矿。
锂云母天然可浮性优于锂辉石，在重介质预选与磁选除铁后进行。针对云母表面特性，选用胺类捕收剂在酸性或中性介质中实施多段浮选，精选次数通常为2-3次，可获得高品位锂云母精矿。此外，锂云母精矿后续还需采用硫酸焙烧法、硫酸盐焙烧法、石灰石法、氯化焙烧法、压煮法或碱溶法等化学选矿方法深度提锂。

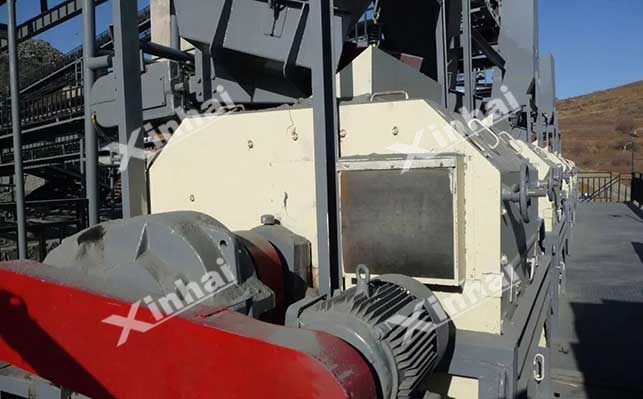

锂辉石精矿需通过磁选降低铁含量以满足陶瓷工业标准，常用磁滚筒和永磁筒式磁选机，磁场强度根据铁矿物嵌布粒度灵活调整。
锂云母中常伴生弱磁性的铁锂云母，磁选既可作为除铁手段，也可作为分选铁锂云母的独立工艺，对磁场强度要求更高，需采用高梯度磁选设备实现有效分离。

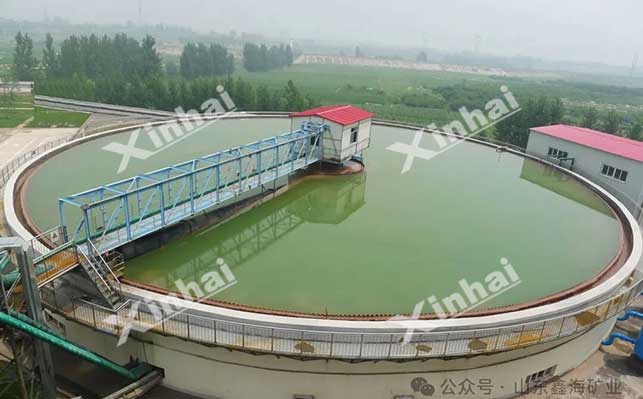

锂辉石与锂云母精矿脱水本质流程相近，通常均采用浓缩–过滤–干燥三段流程。锂辉石精矿经脱水后含水量一般降至8%–10%，即可满足贸易运输标准；锂云母因后续多采用湿法冶金提锂，若对精矿含水率要求更严，可通过强化干燥段使水分降至3%以下，甚至可达1%左右，同时需防止云母鳞片在脱水过程中受损影响后续反应活性。

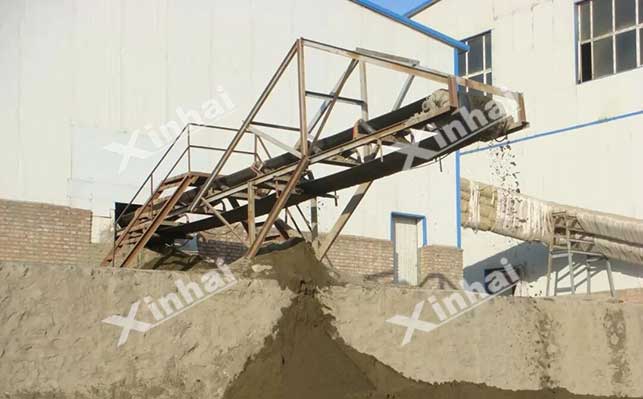

两种矿石的尾矿处理原则一致，均遵循固液分离与干堆规范，实现废水循环利用和尾矿库安全运行。锂云母尾矿因含细粒级云母片，沉降速度较慢，需采用高效浓缩设备或添加絮凝剂加速沉淀。
在实际选矿厂建设前，建议系统的选矿试验。通过矿石矿物学分析确定锂矿物嵌布特性与伴生关系，开展破碎磨矿参数优化、浮选药剂制度筛选及全流程闭路试验，科学合理地制定选矿工艺流程与设备选型方案，确保选矿厂投产后实现技术指标与经济指标的优化平衡，避免投资决策失误。
上一篇： 因矿施策：一文读懂铬矿选矿的四大工艺
下一篇： 再获殊荣！鑫海矿业亮相第七届中国浮选大会
