2026-03-02 来源：鑫海矿业 (5次浏览)
炭浆提金（Carbon in Pulp, CIP）是氰化浸出工艺中常用的金回收方法，适用于处理低品位氧化金矿、含泥量高的矿石及难处理金矿。该工艺利用活性炭对氰化浸出液中的金氰络合物（Au(CN)₂⁻）进行选择性吸附，再通过解吸、电解和冶炼得到成品金。然而，在实际生产过程中，工艺指标的波动往往直接影响企业的经济效益。本文针对炭浆工艺运行中常见的四大技术难题，进行深度剖析并提供系统性解决方案。

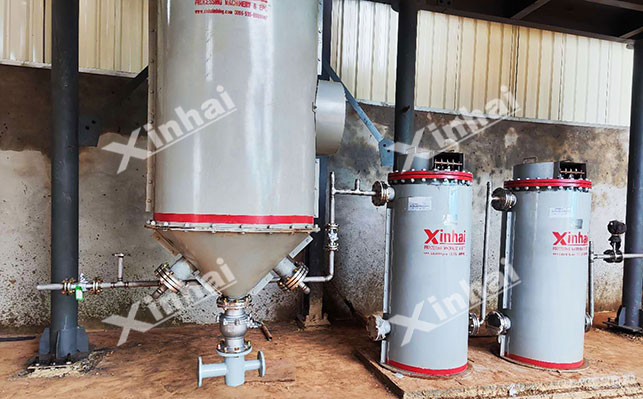

在炭浆提金吸附工序结束后，尾矿溶液中金离子浓度持续高于生产控制指标（通常要求尾矿含金＜0.02mg/L），活性炭对金氰络合物的吸附能力明显不足，大量金随尾矿流失，导致金回收率大幅下降，企业经济效益受损。此类问题在处理含泥量高、成分复杂的低品位金矿时尤为突出。
原因分析：
活性炭中毒或失效：矿浆中的有机质、无机盐或重金属离子等，会逐渐吸附并堵塞活性炭的微孔结构，导致活性炭的比表面积下降，吸附活性丧失，形成“中毒”现象；此外，活性炭长期使用未及时再生，表面吸附位点被杂质占据，也会导致吸附能力大幅下降。
矿浆电位异常：金氰络合物在活性炭表面的吸附过程受矿浆氧化还原电位影响。当矿浆电位过高时，金氰络合物可能发生分解或在炭表面发生还原反应，反而阻碍吸附。过高的电位通常源于充气过量或矿石中强氧化性物质的存在。
杂质离子的竞争吸附：部分矿石中含有大量劫金炭或粘土矿物，这些物质与活性炭具有相似的吸附特性，会与活性炭竞争吸附矿浆中的金氰络合物，导致活性炭的有效吸附量下降，最终造成金吸附率偏低、尾矿品位偏高。
改善方案：
强化活性炭再生，恢复吸附活性：建立常态化再生制度，定期进行酸洗和热力再生。酸洗采用3%-5%盐酸或硝酸溶液常温浸泡1-2小时，去除碳酸盐等无机杂质，清洗至中性；热力再生在650℃-750℃下灼烧2-3小时，分解堵塞炭孔的有机质。定期检测炭吸附容量，及时更换无法再生的废旧炭。
精准调控矿浆电位，稳定吸附环境：严格控制充气量，利用在线监测仪将矿浆电位稳定在180-220mV。若电位过高（＞250mV），可适量添加硫化钠还原降电位；同时硫离子能沉淀重金属离子，减少氰化物消耗，提升吸附效率。添加量需根据检测结果逐步调整。
优化矿石预处理，消除竞争吸附：对含有机碳（劫金炭）矿石，浸出前添加煤油或柴油（0.5-1.0kg/t），覆盖钝化有机碳表面；对高泥矿石，增加旋流器脱泥工序，降低矿浆粘度，改善流动性，避免细泥吸附金或堵塞炭孔。
尽管尾矿品位达标，但吸附饱和后从初槽提出的载金炭含金量远低于设计值。这意味着为维持系统炭量平衡，需要更频繁地提炭和解吸，导致解吸电解作业负荷增加、运营成本上升。
原因分析：
吸附级数与时间不足：炭浆吸附系统通常由4-6个吸附槽串联组成，矿浆与活性炭逆向流动。若吸附级数过少或矿浆流速过快，金在炭上的富集时间不足，载金炭未达到饱和即被提出系统。
提炭速率与溶解速率不匹配：生产中对炭的管理缺乏量化依据，提炭量或提炭频率过高，导致炭在槽内停留时间过短，无法充分载金。
矿浆浓度过高影响传质：矿浆浓度过高会增加体系粘度，阻碍金氰络合物向炭粒表面的扩散，降低吸附速率和载金量。
改善方法：
优化吸附级数与停留时间：根据矿石浸出动力学特性，通过试验或软件模拟确定适宜的吸附级数和总停留时间。通常，低品位金矿的吸附级数建议设置为4-6级，总吸附时间控制在8-12小时以上，单槽吸附时间不低于1.5小时，确保炭与矿浆充分接触。
建立炭管理台账，量化提炭制度：对系统内炭的分布、品位变化进行定期监测，建立提炭量与槽内炭量、载金炭品位的关联模型。一般控制每次提炭量为床层体积的1/5至1/3，根据生产负荷调整提炭频率。
调控矿浆流变特性：控制磨矿细度和矿浆浓度在合理范围（通常40%-45%）。对于高泥化矿石，可考虑添加适量分散剂降低粘度，改善传质条件。
强化槽间筛管理：槽间筛是维持炭浆逆流流动的关键设备，需定期清理防止堵塞，确保炭的正常转移。

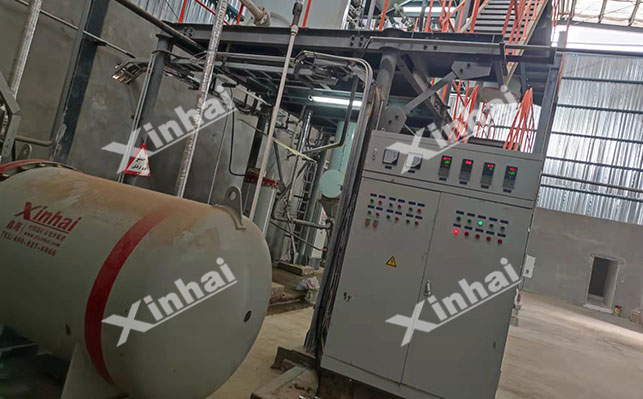

载金炭进入解吸工序后，解吸液中的金浓度偏低，解吸周期远超正常范围，这会严重影响后续电解工序的效率，增加生产能耗和时间成本。
原因分析：
解吸条件不达标：金氰络合物在活性炭上的吸附为放热反应，升温加压可加速其脱附动力学。当解吸温度或压力不足时，脱附速率显著降低，导致解吸周期延长、载金炭清洗不彻底。
解吸液成分失衡：解吸液中氰化物通过与活性炭表面竞争吸附位点，推动金氰络合物脱附；氢氧化钠则维持碱性环境，防止金水解或再沉淀。若两者浓度不足，竞争吸附力不足，将造成解吸不完全、贫炭金品位偏高。
杂质积累干扰：随着解吸循环的进行，铜、锌、铁等离子逐步富集，与氰化物生成稳定络合物，不仅竞争活性位点，还会污染炭表面、阻碍脱附传质。同时，累积的硫酸钠等盐类会增加溶液粘度，进一步降低解吸效率。
改善方法：
优化解吸热力学条件：采用高温高压法，高温高压解吸法，将解吸温度提高至135℃-150℃，压力控制在0.3-0.5MPa，可大幅加快金氰络合物的脱附速度；若无法使用高压法，可采用常压解吸法，解吸液温度控制在95℃-98℃，添加NaCN 0.1%-0.2%、NaOH 1%-2%，确保解吸周期在72小时以内。
调控解吸液成分：定期检测并补充NaCN和NaOH浓度，使其维持在适宜范围；可添加1%-3%乙醇作为助解剂，促进金氰络合物脱附，提升解吸效率。
净化解吸液，消除杂质干扰：建立定期净化制度，开路排放5%-10%废解吸液并补充新液；采用冷冻结晶法（冷却至0-5℃）去除累积的硫酸钠等盐类。解吸后贫炭经3%-5%盐酸酸洗，去除表面钙镁沉积，恢复孔隙结构。
炭浆提金工艺的外排尾液中，总氰化合物或易释放氰化物浓度高于国家环保排放标准，若直接排放，会对土壤、水体造成严重污染，面临环保处罚，同时威胁生态环境和人体健康，是炭浆提金工艺必须解决的环保难题。
原因分析：
破氰反应不彻底：常规的自然降解或简单碱氯法难以破坏稳定的铁氰络合物Fe(CN)6Fe(CN)6^{4-}等络合氰。这些络合物在尾矿库中可能缓慢分解释放游离氰，造成长期环境风险。
反应条件控制不当：破氰反应需要足够的停留时间、药剂投加量和适宜的pH条件。矿浆缓冲能力强或混合不均匀，会导致局部反应不充分。
改善方法一：选择适宜的破氰工艺
如二级或深度破氰工艺，以彻底分解氰化物。根据尾液中氰化物的类型，可选择过氧化氢氧化法、SO₂/空气法、臭氧氧化法和氯系氧化法几种。
SO₂/空气法：利用二氧化硫和空气将氰化物氧化为无毒的氰酸盐，进一步水解为氨和碳酸盐，可有效处理铁氰络合物等稳定络合氰，处理成本低，且无二次污染。
过氧化氢氧化法（H₂O₂）：在碱性条件下，利用过氧化氢将氰化物氧化为氰酸盐，进一步水解为无害物质，反应速度快，处理效果好，无二次污染。
臭氧氧化法：利用臭氧（O₃）的强氧化性直接氧化氰化物和硫氰化物。对游离氰去除率高，但臭氧消耗量大、成本较高。
氯系氧化法：在碱性条件下，利用氯系药剂的氧化性，将氰化物分步氧化。能去除重金属，但氯系药剂有毒，可能与铜形成络合物导致铜超标。
改善方法二：延长反应时间与强化混合
确保破氰槽停留时间在1-2小时以上，加强搅拌保证药剂均匀分散。可增设在线监测系统，实时反馈氰化物浓度并自动调节加药量。

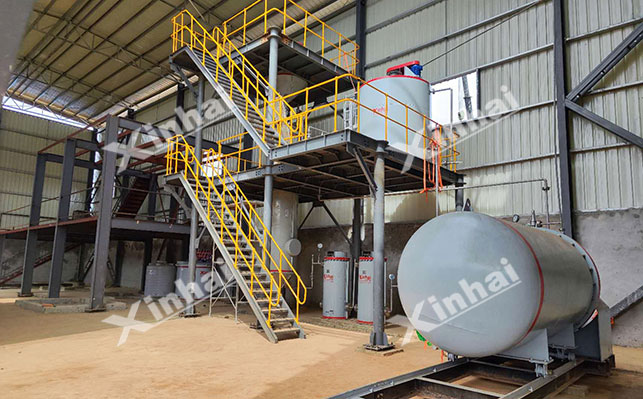

炭浆提金工艺是一个多单元紧密联动的复杂系统，金吸附率、载金炭品位、解吸效率及尾液环保达标四项核心指标相互交织、彼此影响。在实际生产中，某一环节的参数波动往往牵一发而动全身，唯有从系统视角出发，才能实现工艺的稳定运行与经济效益高效化。
与此同时，建立全流程的物料平衡模型和定期监测制度，也有助于从“现象治理”转向“源头预防”。鑫海在炭浆提金选矿工艺方面有着丰富的经验，可根据试验结果，为其设计适宜的提金方案，同时为其提供成套提金设备及成套自动化系统，如有需求，欢迎咨询！
下一篇： 没有新闻了
