氧化金矿石的几种提金技术深度解析

随着金矿资源的日趋减少氧化金矿石成为了投资者的主要开发目标，由于氧化金矿石是金矿石在表生地质作用下形成的特殊类型，其金的赋存状态复杂、矿石性质特殊，在选矿提金方面，难度相对较大。本文将针对氧化金矿石性质及其几大常见提金技术进行展开介绍。

一、氧化金矿石特点

氧化金矿石的特点源于“表生氧化”过程，是原生硫化金矿石经长期风化，硫化物被氧化为铁氧化物，金颗粒暴露或与氧化物共生，同时伴随泥质矿物富集，形成“含泥高、金粒分布两极化、硫化物低”的典型特征。

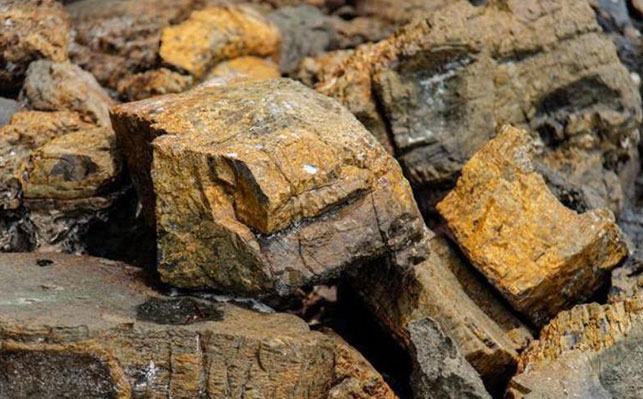

（图片源自网络）

含泥高：氧化金矿石的含泥量通常在15%-40%，甚至有小部分可达50%以上，这些泥质主要来自黏土矿物和铁氧化物黏土，具有强吸水性和分散性，遇水后易膨胀形成泥团，堵塞矿石空隙，进而降低矿堆渗透性；另外，矿泥表面带负电，会吸附氰化物和金氰络离子，增加药剂消耗。

金粒分布两极化：粗粒明金（>0.1mm）与微细粒金共存，其中粗粒明金占比10%-30%，多为氧化过程中次生富集的游离金，易回收，可先重选在浸出；微细粒金（<0.01mm）占比高达70%-90%，且部分被其他矿物包裹，需破坏矿物结构才能暴露。

硫化物含量低：氧化金矿石中硫化物含量通常<5%，且多为铁氧化物，虽可直接氰化浸出，但金易与铁氧化物形成“金-铁氧化物复合体”，增加药剂消耗，同时Fe³⁺与CN⁻结合生成Fe(CN)₆³⁻，会干扰金的溶解与吸附。

矿浆性质波动大：氧化矿石中含大量可溶性盐和酸性矿物，导致性质很不稳定。pH值易波动，且高浓度Fe³⁺会氧化金颗粒表面，形成钝化膜，阻碍金与氰化物反应。

二、氧化金矿石常用提金技术

针对氧化金矿石的特点，行业形成了以“浸出”为核心，结合预处理和强化吸附的技术体系，不同方法在适配场景、工艺细节上各有侧重。

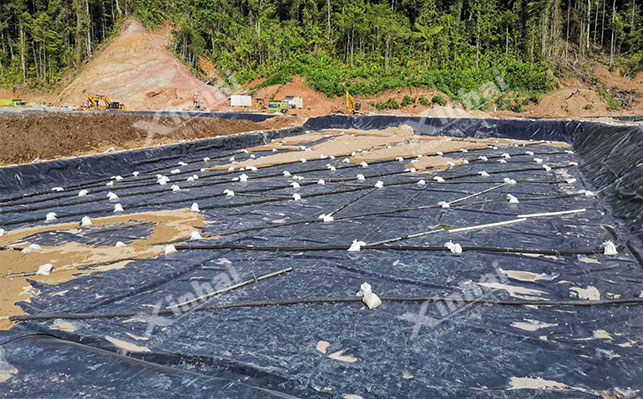

1、氧化金堆浸提金

堆浸提金是利用重力让浸出液渗透矿堆，溶解金后回收，适合处理成本敏感、渗透性较好的矿石。当含泥量含泥量<20%、粗粒明金占比>20%、渗透性好（>0.05m/h）的氧化矿，采用堆浸法能获得理想金精矿。一般，先将矿石碎至-20mm范围，将其堆成8-10m高矿堆，底部铺设防渗膜收集浸出液；喷淋氰化液，石灰调节pH=10-11，浸出30-60天；粗粒明金可在破碎后直接用重选提前回收，进而减少浸出压力。

2、氧化金制粒堆浸提金

制粒堆浸提金是通过添加粘结剂将泥质矿石制成颗粒，用此来提高其渗透性，改善其堵泥情况。通常，含泥量在20%-40%的氧化矿，通过破碎至-10mm后，加入3%-5%水泥粘结剂和0.5%-1%石灰，来调节pH，再用滚筒制粒机将其矿粒制成3-10mm颗粒，使其矿粒间形成孔隙，增强渗透性。再堆成10-12m矿堆，进行喷淋和浸出，浸出周期约40-70天。

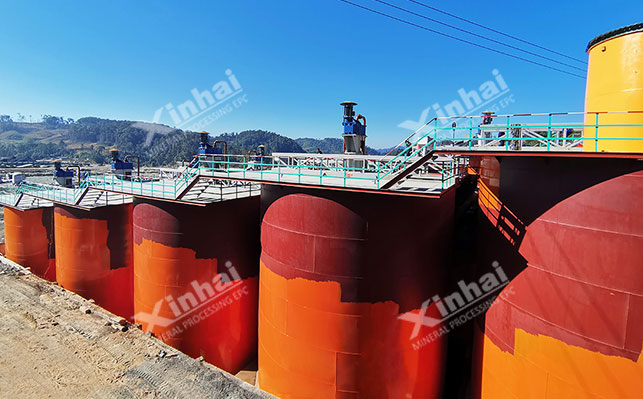

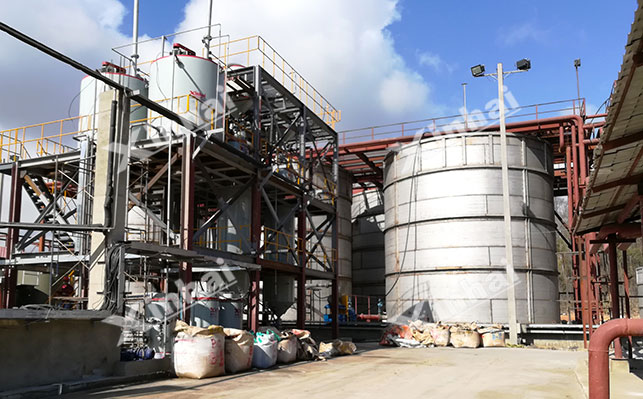

3、氧化金碳浸提金

碳浸提金是将磨矿后产品，直接给入浸出槽中同步完成氰化溶解和活性炭吸附的方法，该方法有效规避了细泥吸附金离子，适合含泥高、微细粒金为主的矿石。
