萤石矿选矿设备,重选就用隔膜跳汰机

2016-01-11    ( 1962次浏览)

萤石矿选矿可以采用重选、浮选等方式。当某萤石矿为粗粒块矿时,可以采用重选的方式,利用跳汰机对其进行分选。跳汰选矿主要是指在垂直交变介质流中进行的重选作业。跳汰机属于深槽型设备,它的类型有很多,下面对其中最简单的隔膜跳汰机进行简单介绍。

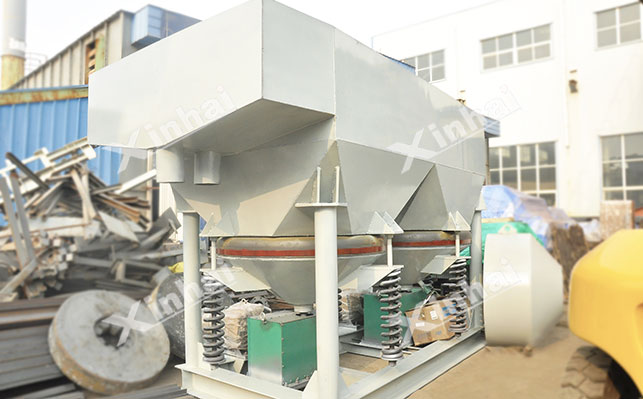

鑫海生产的萤石矿选矿设备中,重选主要采用隔膜跳汰机。隔膜跳汰机有左式机与右式跳汰面两种形式。由机架、传动机构、跳汰室及底箱等四个部分构成。上部电动机带动偏心轴转动,通过摇臂杠杆和连杆推动两个隔膜交替上下运动。隔膜呈椭圆形,四周与机箱作密封连结。在隔膜室下方设补加水管。设计中安装有分水阀,利用旋转的活瓣,原设想会在每室的水流下降期间供给筛下水,但因为水流被带动也作高速旋转,不能及时响应改变流动速度,故结果与连续给水基本相同,生产中已将给水阀取消。偏心轴采用双偏心套结构,在内偏心轴外套一个偏心环,两者偏心距均为9mm。转动偏心环可使摇臂杠杆端点的冲程在0-36mm之间变化。经过摇臂杠杆的长度折算,设备的机械冲程可调范围是0-25mm。冲次则需由更换皮带轮改变,设计值为320次/分钟和420次/分钟。跳汰分层后,轻产品随上部水流越过末端堰板排出,重产品则有多种排出方式,分别为透筛排料法、中心管排料法、一端排料法等。

该萤石矿选矿设备还可以应用于中小型钨、锡选矿厂,在实际应用过程中,获得了用户的广泛好评。
